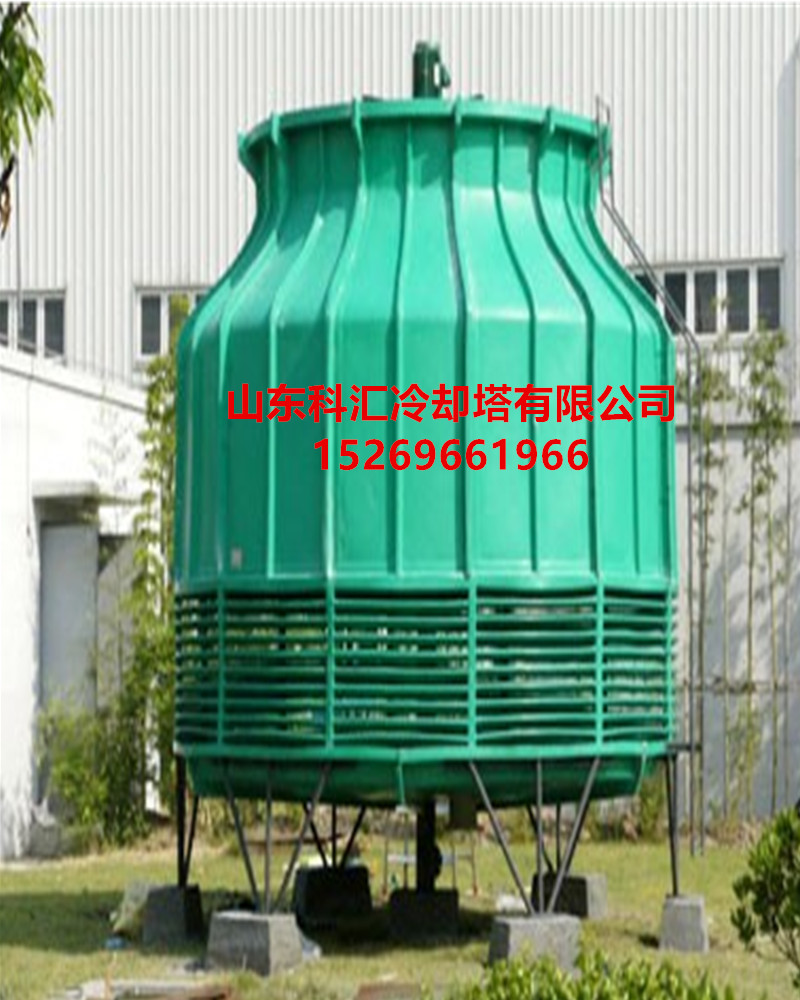

圓形玻璃鋼冷卻塔
添加時間:2023-6-11 19:38:53
冷卻塔的組成部分
1、冷卻塔淋水填料:将需要冷卻的水(熱水)均勻濺灑成水滴或形成水膜方式,以增加水和空氣的接觸面積和時間,促進水和空氣的熱交換。水的冷卻過程主要在淋水填料中進行,由氣流降溫。
2、冷卻塔配水系統:将熱水均勻分撒到整個淋水填料上,熱水分布均勻與否,對冷卻塔的降溫效果影響很大。如水分配不均勻,會影響降溫冷卻效果。
3、冷卻塔通風設備:玻璃鋼風筒在機械通風中利用通風風機産生的空氣流量,以達到要求的冷卻效果。
4、冷卻塔空氣分配導流裝置:利用進風口百葉窗和填料導風闆等裝置,引導空氣均勻分布于冷卻塔整個截面上,使其均勻分布。
5、冷卻塔通風筒:通風筒的作用是收集良好的空氣動力條件,減少通風阻力,并将冷卻塔的濕熱空氣送往高空減少濕熱空氣,起到降溫效果。機械通風
冷卻塔的通風筒又叫風筒。風筒是把自然通風
冷卻塔的通風和将濕熱空氣送往高空的通道。
6、冷卻塔除霧器:将排出濕熱空氣中所攜帶的水滴吸收,使水滴與空氣分離,減少水量消耗和對周圍環境的影響。
7、冷卻塔塔體:在冷卻塔的外部圍護結構,機械通風冷卻塔和風筒式自然通風冷卻塔的塔體是封閉的,起到支撐、維護和組織合适氣流的功能;使塔内的水和外界隔離,開式冷卻塔的塔體沿塔高做成開敞的,以便自然風順利通過鐵内。
8、冷卻塔集水盤:設于冷卻塔下部,收集淋水填料落下的冷卻水,有時集水盤還具有一定的儲備容積,起調節流量的作用。
9、冷卻塔輸水系統:進水管将熱水送到配水系統,進入冷卻塔進行降溫,出水管将冷卻後的水送往用水設備或循環水泵,進行再次使用。在集水盤還裝設補充水球閥管、排污管、溢流管、放空管等,必要時還可多台冷卻塔之間設連通管,串聯使用。
10、冷卻塔其他設施:檢修爬梯、走道護欄、照明、電氣控制、避雷針裝置以及必要時設置。
上述是各種部件的組成部分,構成各種形式和用途的冷卻塔:開式冷卻塔、風筒式機械通風
冷卻塔、抽風(或鼓風)逆流式冷卻塔,橫流式冷卻塔等。
